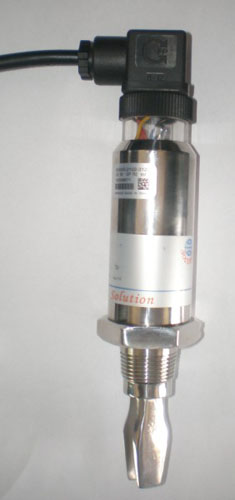

SF301緊湊型音叉開關產品簡介
音叉開關是一種基于振動短音叉技術的液點
液位開關。它是一種緊湊開關，配備耐用的不銹鋼
本體和音叉，可用于各種液體的應用場合。3/4”或
1”經濟型液位開關通過螺紋安裝于管道或儲罐上，
或者通過衛生連接件安裝于食品工業設施。直接負
荷開關適用于所有電源或PNP輸出，用作與可編程
邏輯控制器（PLC）的直接接口。提供防止溢出認證。僅適用于安全區域。
產品特點
◆ 運動真正免受流動，湍流、氣泡、泡沫、振動、固體含量、涂覆、液體特性以
及產品變化影響
◆ 不需要標定而且所需要的安裝工序最少。
◆ 極性不敏感而且具有短路保護功能
◆ 采用標準的工業插頭/插座連接件
◆ 無活動零件或縫隙真正實現免維護
◆ 電子元件、自檢和狀態監控-LED顯示狀態信息和完好信息
◆ 磁性測試點為功能測試提供方便
◆ 緊湊型設計使外形小巧且重量較輕
◆ “快速低落”的音叉設計對于粘性液體具有更快的響應時間
◆ 衛生連接件
測試原理
本產品是一種采用音叉原理設計的液點液位開關。使用壓電晶體以及音叉的固有頻率對音叉進行振動，對于這種頻率的變化，可進行連續監控。當產品用于低報警用途時，容器內的液體向下排放流經音叉，引起固有頻率的變化，這一變化被電子元件檢測，從而切換輸出狀態。當用于高報警用途時，容器內的液體上升，并與音叉接觸，又可切換輸出狀態。
短音叉技術
選擇音叉的固有頻率（約1300Hz）以防止受到設備振動的干擾，這種干擾可能引起錯誤的開關動作。音叉的長度較短從而使伸入容器或管道的長度達到最短。由于該產品的設計采用短音叉技術，因此實際上可用于所有液體應用場合。大量的研究以使音叉設計達到最高的運行效率從而使該產品適用于幾乎所有的液體，包括涂覆液體（消除音叉粘連搭接）、充氣液體和漿液。
特殊功能
LED顯示器
本產品配備指示狀態的LED顯示器，可以隨時從外殼上的窗口進行觀察。當設備“關閉”時，液晶顯示器一直處于發光狀態。
磁性測試點
磁性測試點位于外殼的側面，用戶可以對該產品進行功能測試。通過將一塊磁鐵與目標接觸，只要磁鐵一直不移開，設備的輸出將會改變狀態。
電氣連接
為實現快速連接，使用工業標準DIN 43650 插頭/插座。極性不敏感和短路保護可以輕松而安全的實現電氣連接。
音叉設計
“快速低落”音叉設計（液體從音叉末端滴落）使檢測速度更快并且尤其對高粘度液體具有更高的靈敏度。
應用實例
防止溢出
由于裝料過滿造成的溢出將對人體及環境產生危害，
導致生產損失并增加清掃成本。該設備是一種限位開關，用
于隨時提供溢出信號。
泵保護
短音叉使插入濕測的長度最短，并且可采用任何角
度方便地安裝于管道或容器，從而降低安裝成本。由于音
叉伸出長度僅為2英寸（50mm）（取決于連接類型），甚至
可以將設備安裝在小口徑管道上。通過選擇直接負荷開關電
子元件選項，設備成為可靠泵控制的理想選擇，而且可用于
防止泵的干轉。
高低液位報警
該產品是儲存各種不同液體儲罐的最高和最低液位檢測
的理想選擇。堅固耐用的設備可在溫度高達302°F（150℃）
的環境下連續運行，并且運行壓力可達1450 psig（100barg），
使其特別適用于高液位或低 液位報警。習慣做法是安裝一臺
獨立的高液位報警開關，以便在出現故障時刻提供額外的備用
開關。
泄露檢測
法蘭、墊片、密封、腐蝕性液體—在不利條件下，他們
都可能發生泄漏。多數用戶的現場儲罐和容器安裝在底板上或
位于防護體內，以防止液體泄漏。該產品可以快速而精確地檢
測任何泄漏，因此可以顯著降低成本。
泵控制
許多過程配有批處理和高架儲罐，通常需要對泵進行控制，使其達到設定點之間的液位。這些儲罐通常采用厚度較薄的材料制造，因而不能承受較重的儀表。
衛生應用
由于高度拋光的音叉提供的表面光潔度（Ra）優于0.8um，該產品符合具有
最嚴格要求的飲食和制藥應用的基本設計標準。由于采用不銹鋼制造，該產品具有足夠的耐用性，完全可以耐受溫度高達302°F（150℃）時的例行蒸汽清洗（就地清洗CIP）。
應用與安裝最佳實踐
應用考慮事項
◆ 確保液體處于規定的溫度和壓力范圍之內（見技術規格）。
◆ 檢查液體的粘度是否處于推薦范圍：0.2至10000 cp。
◆具有較高粘度的實例產品包括：巧克力糖漿、調味番茄醬、花生醬和瀝青。
開關仍能檢測這些產品但排放實踐將會很長。
◆ 檢查液體的密度是否大于37.5磅/英尺3（600kg/m3）。
◆具有較低密度的實例產品包括：丙酮、戊烷和乙烷。
◆檢查音叉是否存在產品聚集的風險。
◆避免出現干燥和涂覆產品引起過多聚集情況。
◆確保音叉無粘連搭接風險。
◆能夠引起音叉粘連搭接的實例產品包括：濃紙漿和瀝青。
◆檢查液體中是否具有固體含量。
◆如果產品涂覆和干燥引起結塊現象，將出現問題。
◆作為指南，液體內最大的固體顆粒直徑為0.2”（5mm）。
◆泡沫
◆在幾乎所有的情況下，該產品對泡沫不敏感（不用考慮泡沫）。
◆然而，在極個別情況下，特別濃的泡沫將被當做液體。例如，在冰淇凌和橙汁制造過程中可出現這種情況。
推薦安裝
◆ 安裝時保證開關時常處于正常的“打開（on）狀態。
◆對于高液位，干（Dry）打開。
◆對于低液位，濕（Wet）打開。
◆應始終確保在調試過稱中使用本機磁性
測試點對系統進行測試。
◆ 應確保具有足夠的空間用于安裝和電氣
連接（詳見尺寸圖）。
◆ 避免將設備安裝在使其容易接觸在灌充
點進入儲罐的液體的位置。
◆ 避免大量液體濺到音叉上
◆ 確保音叉不與儲罐壁、任何內部配件或
干擾物體接觸。
◆ 確保儲罐壁上的聚集物與音叉之間保持
足夠的距離。
技術規格
物理特性
◆產品 該產品為緊湊型液位開關
◆測量原理 振東音叉
◆應用 可用于大多數液體，包括涂覆液體、充氣液體和漿液
機械特性
◆過程連接 316L不銹鋼（1.4404）
對于Tri-Clamp接頭連接件，人工拋光的表面光潔度優于0.8um。
1”BSPP（G1）的墊片材料為非石棉BS7531 X 級碳素纖維，配有橡膠粘合劑。
◆外殼材料 外殼本體：304不銹鋼，配有聚酯標牌LED顯示窗口：阻燃聚酰胺（Pa12）UL94 V2 插頭：聚酰胺玻璃鋼插頭 密封：丁腈橡膠122”（50mm）
◆安裝 3/4”BSPT (R) 或NPT 1”BSPT(R) 或BSPP (G) 螺紋，或者 2”（51mm） 衛生Tri-clamp 接頭配件
◆尺寸圖 詳見：“尺寸圖”
◆產品防爆等級 IP66/67,符合標準
EN60529
性能
◆滯后 （水） ±0.039”（±1mm）額
定值
◆開關點 （水） 距離音叉末端（垂直）
距離/距離音叉邊緣（水平）距離（0.5”）(13mm）（該值將隨液體密
度的不同而不同）
功能特性
◆最大運行壓力 最終額定值取決于儲罐連接件
◆螺紋連接件 詳見圖2
◆衛生連接件 435psig（30barg）
◆溫度 詳見圖3
◆液體密度 最小37.5磅/英尺3（600kg/m3）
◆液體粘度范圍 0.2至10000 cp（厘泊）
◆固體含量和涂覆 液體中因體顆粒推薦最大直徑為0.2”（5mm）
對于涂覆產品，避免音叉粘連搭接。
◆開關延遲 0.3~30秒
◆CIP（就地清洗）清洗 可以耐受日常蒸汽清洗的溫度可達302°F（150℃）
功能特性
◆開關模擬 通過選擇撥碼開關，用戶可以選擇
◆電纜連接 通過提供的四通插頭進行連接-符合標準DIN43650。最大導線尺寸：
15AWG。四方位定向裝置（90/180/270/360度）
◆導線尺寸 最大0.06英寸2（1.5mm2）
◆電纜密封裝置 提供的PG9-電纜直徑為0.24至0.31”（6至8mm）
外形尺寸
◆開關外殼 外殼由耐用的不銹鋼制造，配備一個聚酰胺材料制造的LED顯示窗口
該開關配備四通插頭連接件，符合標準的DIN43650,配套供應四方位定向裝置和電纜密封裝置。
◆電子元件 連接15V-28V直流電源的標準雙芯電纜用于將該產品與負荷進行串聯連接并實現直接負荷開關。輸出充當簡單的單刀單擲（SPST）開關，隨液體的出現而改變。作為選項，可使用24V直流固態PNP輸出，作為可編程邏輯控制器（PLC）的直接接口同時帶有繼電器大容量電流輸出，最大可達5A.
◆儲罐連接件和音叉 濕件材料為316不銹鋼，音叉可采用較短的長度或半延伸長度。欲了解音叉的長度，請參閱尺寸圖。
◆螺紋連接 螺紋：3/4”NPT或BSPT(R)、1”BSPT（R）或BSPP（G）
材料：315L不銹鋼
◆ 衛生連接件 配件：2”（51mm）Tri-Clamp接頭連接件配套使用。
Tri-Clamp接頭配有人工拋光的濕測，而且表面光潔度（Ra）優于
0.8um，符合具有最嚴格要求的基本設計標準。
